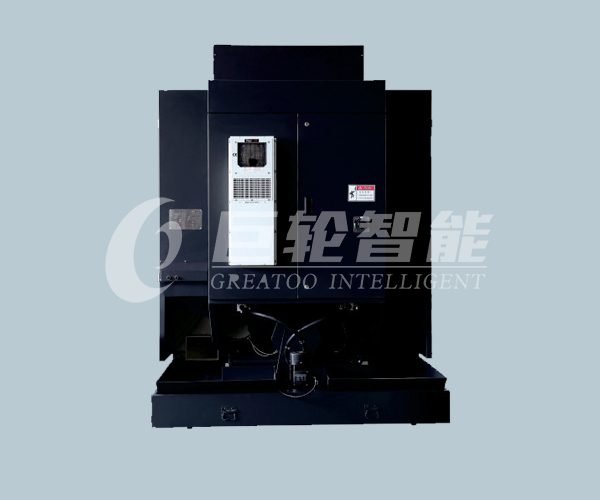

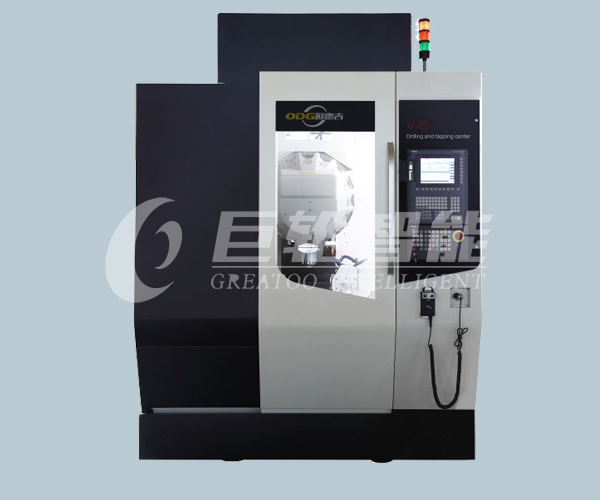

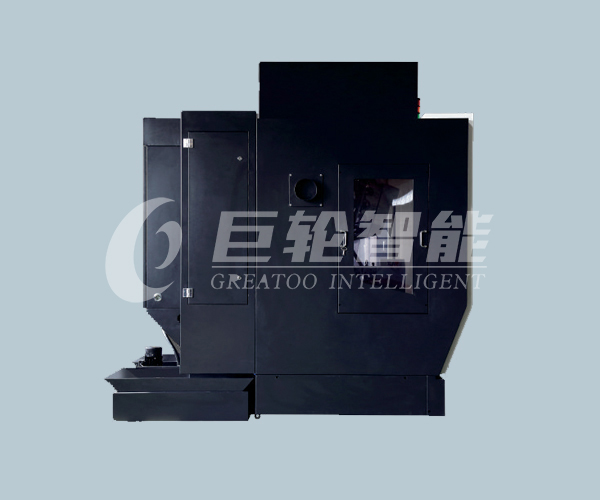

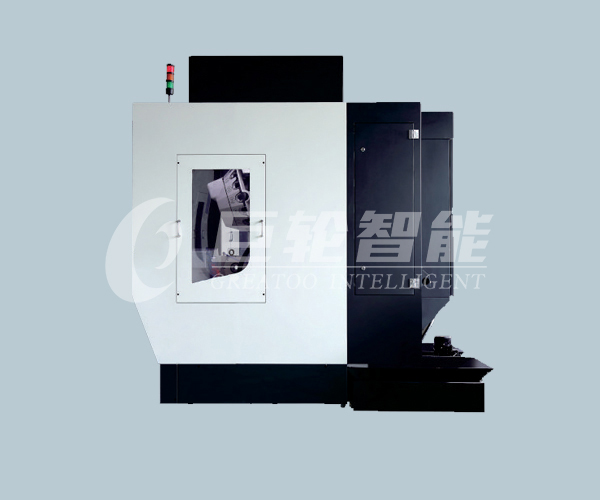

工作台 /Workbench |
|
|
工作尺寸/Working dimension |
650x400mm |
|
主軸中心至滑塊安裝麵/Spindle center to slide mounting surface |
450mm |
|
工作台承重/Table bearing |
250kg |
|
T型槽尺寸/Type T groove size |
3-14x100 mm x n |
|
加工範圍/Machining range |
|
|
X軸最大行程/X axis Max stroke |
500mm |
|
Y軸最大行程/Y axis Max stroke |
400mm |
|
Z軸最大行程/Z axis Max stroke |
300mm |
|
主軸端麵至工作台距離最大/最小 Spindle end face to the maximum / minimum distance |
450/150mm(標準) 450/150mm (standard) |
|
主軸 /Principal axis |
|
|
主軸錐孔/Taper of spindle |
Bt30 |
|
轉速/Speed |
15000(機械主軸Mechanical spindle)r/min 20000(機械主軸Mechanical spindle)r/min 24000(電主軸Motorized spindle)r/min |
|
最大輸出扭矩/Maximum output torque |
23(機械主軸Mechanical spindle)N · m 25(機械主軸Mechanical spindle)N · m |
|
主電機功率/Main motor power |
4.9KW(機械主軸Mechanical spindle)/5.5KW(機械主軸Mechanical spindle) |
|
刀庫/The knife |
|
|
最大刀具長度/Maximum tool length |
150mm |
|
刀庫形式/Tool magazine form |
刀臂式刀庫/Cutter arm type cutter 高速伺服刀庫/High speed servo tool stock |
|
刀庫容量/Tool magazine capacity |
16把（unit） 21把（unit） |
|
最大刀具直徑/Maximum tool diameter |
65mm(滿刀) /75mm（相鄰空刀） 60mm (full knife) /120mm (adjacent to the empty knife) |
|
最大刀具重量/Maximum tool weight |
3kg |
|
換刀時間（刀對刀）/Tool change time (T-T) |
1.8s |
|
進給/Feed |
|
|
切削進給速度範圍/Cutting feed speed range |
1-30000mm/min |
|
快速移動速度X/Y/Z軸/Fast moving speed X/Y/Z axis |
48/48/48m/min |
|
定位不確定性 /Location uncertainty |
|
|
VDI/DGQ3441-X/Y/Z軸(axis) |
0.008/0.008/0.008mm |
|
重複定位精度 /Repeated positioning accuracy |
|
|
VDI/DGQ3441-X/Y/Z軸(axis) |
0.005/0.005/0.005mm |
|
|
|
|
數控係統/numerical control system |
西門子/SIEMENS828D |
|
電氣總容量/Total electric capacity |
12.5kVA |
|
機床輪廓尺寸/Machine tool profile dimensions |
|
|
長/Length |
2200mm |
|
寬/Wide |
1680mm |
|
高/High |
2500mm |
|
|
|
|
氣源流量/Air flow |
0.1~0.2M³/min |
|
機床總重量/Total weight of machine tool |
3000kg |
