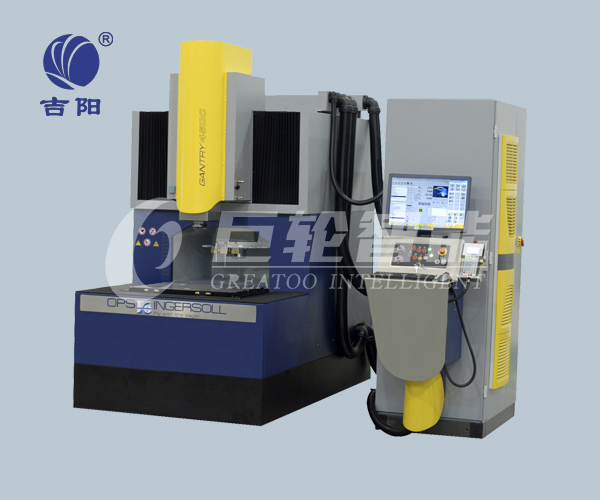

Gantry 450C

產品概況：

各軸行程：X/Y/Z 450/350/300 mm
油箱：長/寬/高 800/550/340 mm
龍門式機床結構、人性化的操作、結構極其緊湊、可連續自動化

說明書下載

產品介紹

技術參數

Gantry 450C 精密數控電火花機床采用黃金分割比例設計的外觀造型，整機色彩搭配勻稱、協調、豪華、大氣，

伸縮式的主軸防護設計確保了機床操作的安全性。

各軸行程：X/Y/Z 450/350/300 mm
油箱：長/寬/高 800/550/340 mm
龍門式機床結構、人性化的操作、結構極其緊湊、可連續自動化

機床/Machine tool
機床重量/Weight of machine tool	4500kg
電櫃重量/Weight of electric cabinet	640kg
輸入功率/Input power	16kVA
熔斷保護電流/Fuse protection current	32A
主電壓/頻率/Main voltage / frequency	400/50 V/Hz
工作油箱/Working oil tank
類型/Type	整體升降/Integral lifting
工作油箱內部尺寸（長xk寬x高)/Working oil tank inner size (long x wide x high)	800x550x340mm
最大液麵高度可編程/自動/Maximum height of the liquid level can be programmed / automatic	300mm
工作頭部/Working head
最大電極重量/Maximum electrode weight	100kg
工作台到卡盤基準距離最小/最大/Table to chuck the reference distance minimum / maximum	150/450mm
工作台/workbench
工作台尺寸（長x寬）/Table size (length x width)	700x520mm
最大工件重量/Maximum weight of workpiece	1000kg
行程/Trip
X/Y/Z在加工槽內的行程/X/Y/Z stroke in the processing slot	450x350x300mm
Y（電極交換和裝卸時行程）/Y (electrode exchange and loading and unloading trip)	350mm
控製係統/Control system
PC-NC對話/PC-NC dialogue	2x32bit
驅動類型/Drive type	數字交流伺服電機/Digital AC servo motor
XYZ軸移動速度（標準配置）/XYZ axis movement speed (standard configuration)	最大5000mm/min/Max 5000mm/min
集油槽/Oil sump
過濾單元/Filter unit	筒（內置）/Cylinder (built in)
過濾麵積/Filtration area	16㎡
集油箱總容量/Total tank capacity	370ltr
電源
類型/Type	脈衝形狀自適應控製/Adaptive pulse shape control
最大工作電流/Maximum operating current	60A
額外特點/Additional features
潤滑係統/lubrication system	標準配置/Standard configuration
冷卻係統/Cooling system	標準配置/Standard configuration
自動滅火裝置/Automatic fire extinguishing device	標準配置/Standard configuration
