各軸行程：X/Y/Z 550/850/450 mm
油箱：長/寬/高 800/1100/480 mm
極好的工件尺寸和行程比、極高的動態性、精度再次提高
歐吉索針對複雜的解決方案，是大工作區間、小占地麵積和無法想象的加工能力的完美結合--它是您在市場上取得成功的保證；在加工中大型工件時擁有決定性的競爭優勢。

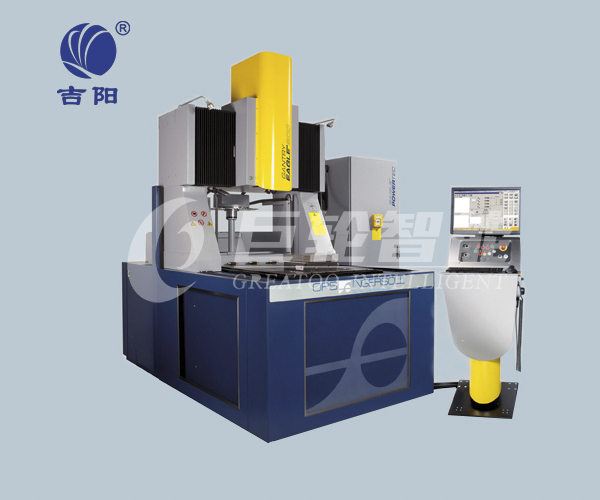

Gantry Eagle 800 歐吉索針對複雜的解決方案，是大工作區間、小占地麵積和無法想象的加工能力的完
美結合--它是您在市場上取得成功的保證；在加工中大型工件時擁有決定性的競爭優勢。
|
機床/Machine tool |
|
|
機床重量/Weight of machine tool |
6200kg |
|
電源重量/Power supply weight |
640kg |
|
電源功率/Power supply |
16KVA |
|
繼電/Relay |
32A |
|
電壓/頻率/Voltage / frequency |
400/50 |
|
工作槽/Working groove |
|
|
類型/Type |
整體升降/Integral lifting |
|
工作槽內部尺寸（長x寬x高）/Internal size of working groove (long x width x height) |
800x1100x480mm |
|
最大液麵高度可編程/自動/Maximum height of the liquid level can be programmed / automatic |
450mm |
|
工作頭部/Working head |
|
|
最大工件托盤重量/Maximum weight of workpiece |
200kg |
|
工作台到安裝版距離最小/最大/Working table to install version distance min / Max |
135/585mm |
|
C軸/C axis |
|
|
轉速（可調節）/Speed (adjustable) |
1-20min |
|
最小指令值/Minimum instruction |
0,001° |
|
最大手動電極交換重量/Maximum manual electrode exchange weight |
50kg |
|
最大自動電極交換重量/Maximum automatic electrode exchange weight |
15kg |
|
最大運動慣量/Maximum motion inertia |
0,4kg/㎡ |
|
扭矩/Torque |
120Nm |
|
工作台/workbench |
|
|
工作台尺寸（長x寬）able size (length x width) |
760x1000mm |
|
最大工件重量/Maximum weight of workpiece |
2000kg |
|
行程/Trip |
|
|
X/Y/Z在加工槽內的行程/X/Y/Z stroke in the processing slot |
550x850x450mm |
|
Y（電極交換和裝卸時行程）/Y (electrode exchange and loading and u |
1180mm |
|
控製係統/Control system |
|
|
PC-NC對話/PC-NC dialogue |
2x32bit |
|
驅動類型/Drive type |
數字交流伺服電機/Digital AC servo motor |
|
XYZ軸移動速度/XYZ axis movement speed |
Max5000mm/min |
|
最大高速抬刀速度/Maximum high speed lift |
18000mm/min |
|
工作液箱/Working liquid box |
|
|
濾芯類型/Type of filter element |
筒（內置）/Cylinder (built in) |
|
過濾麵積/Filtration area |
32㎡ |
|
工作液箱總容量/Total tank capacity |
800ltr |
|
電極交換係統/Electrode exchange system |
|
|
類型/Type |
旋轉盤/Rotating disk |
|
電極庫（可選）/Electrode Bank (optional) |
20（30） |
|
聯合電極庫作為選配/Combined electrode bank as an option |
|
|
允許電極重量/Allowable electrode weight |
|
|
-單一電極/Single electrode |
15kg |
|
-總體重量/Total weight |
60kg |
|
電源/Power Supply |
|
|
類型/Type |
脈衝形狀自適應控製/Adaptive pulse shape control |
|
最大工作電流(選配)/Maximum operating current（optional) |
60（110）A |
|
額外特點/Additional features |
|
|
自動中央潤滑/Automatic central lubrication |
標準配置/Standard configuration |
|
冷卻係統、功率/Cooling system, power |
3.9KW |
|
CO2滅火裝置（D1D14497）滅火劑容量/Capacity of CO2 fire extinguishing equipment (D1D14497) |
8kg |
