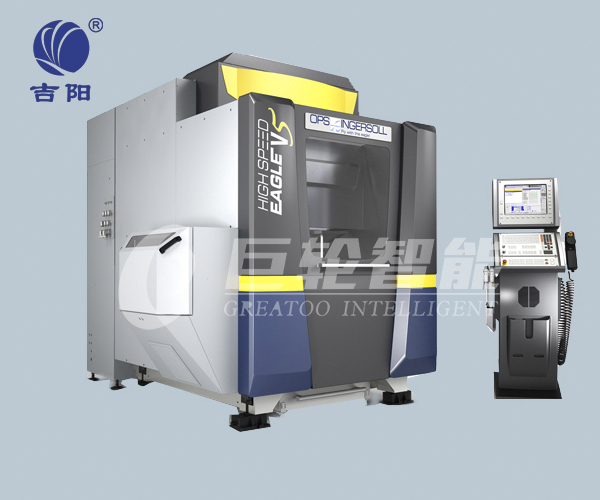

High speed Eagle V5

產品概況：

各軸行程：X/Y/Z 550/400/400 mm
台麵尺寸：X/Y 650/500 mm

產品運用：

V5加工範圍最大化下的緊湊外部尺寸，第四/第五軸最大交換負荷250公斤，托盤最大400X400mm。同樣優異的針對自動化和操作人員的可進入性，特別受保護的激光測量係統。

產品介紹

技術參數

High speed Eagle V5加工範圍最大化下的緊湊外部尺寸，第四/第五軸最大交換負荷250公斤，

托盤最大400X400mm。同樣優異的針對自動化和操作人員的可進入性，特別受保護的激光測量係統。

各軸行程：X/Y/Z 550/400/400 mm

台麵尺寸：X/Y 650/500 mm

各軸行程/Stroke of each axle	X=550mm 、Y=400mm 、Z=400mm
進給率/Feed rate	max 30m/min
加速度/Acceleration	max 15m/s²
工作台夾裝台麵尺寸/Table size of table	X=650mm 、Y=500mm
T型槽台最大承重/T type slot platform maximum load bearing	up to 500kg
工作台/Workbench	T型槽台可裝載第四/第五軸上方/Type T tank can be loaded on top of fourth / Fifth
T型槽/T type groove	5x14H12
主軸鼻端到工作台距離最小/最大/Spindle nose to the operating table from the minimum / maximum	50/450mm
工件尺寸三軸加工X/Y/Z /Workpiece size three axis machining X/Y/Z	550/400/400mm(max 500kg)
工件尺寸五軸加工 /Workpiece size five axis machining	Ø400mm 、H=380mm(max 250kg)
載入電源功率 /Load power	32KVA
高頻主軸（可選） /High frequency spindle (optional)	HSK E40：1-42000rpm
主軸功率/Spindle power	15KW
刀庫（可選） /Tool magazine (optional)	32/100positions(HSK E40)
迷你油霧潤滑/Mini oil mist lubrication	包括/Include
數控係統/Numerical control system	Heidenhain iTNC 530 HSCi / TNC 640
機床尺寸/Dimension of machine tool	2800x2020mm 、H=2450
機床總量/Total machine tool	7200kg
選配/Matching	擺動圓台：B軸-120度/+60度、 C軸扭矩馬達 40U/min 、工件重量：250kg/Swing round: B axis -120 degrees /+60 and C axis torque motor 40U/min, workpiece weight: 250kg
更多選配/More matching	激光對刀、自動刀具清洗站、紅外線探頭、三維檢測功能、油霧吸塵裝置、混加工、ATS氣溶膠幹式潤滑、切屑傳送鏈、錯誤信息短信提示、自動化準備、海德漢軟件選配項、節能功能 /Laser tool setting and tool automatic cleaning stations, infrared probe, 3D detection function, oil mist duster, mixed processing, ATS aerosol dry lubrication, cutting chip conveyor chain, error messages, SMS tips, automatic preparation, Heidenhain software options, energy-saving function
